材料備件

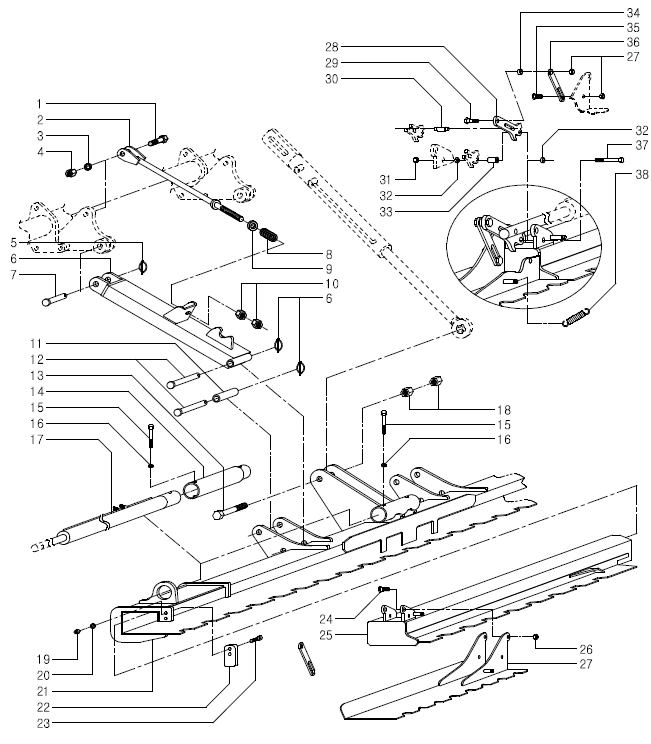

整地板小組（1JS-3503,4303,5603)
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 螺絲 | M16×P1.5×L50 | 2 | |
| 2 | 角度調整螺絲 | 2 | ||
| 3 | 彈簧墊 | M16 | 2 | |
| 4 | 防松螺帽 | M16×P1.5 | 2 | |
| 5 | 穿釘 | ?6 | 6 | |
| 6 | 四角框架 | 2 | ||
| 7 | 銷 | ?19×L73 | 2 | |
| 8 | 彈簧（角度調整螺絲用） | ?20×L50 | 2 | |
| 9 | 彈簧固定墊 | ?35×L20×6T | 2 | |
| 10 | 螺帽 | UNF3/4-16 | 4 | |
| 11 | 間距管 | ?35×3.9T×L82 | 2 | |
| 12 | 合頁銷 | ?19×L115 | 4 | |
| 13 | 螺絲 | UNF3/4-10×L100 | 1 | |
| 14 | 延長管 | 2 | 1JS350 | |
| 延長管 | 2 | 1JS430 | ||
| 15 | 螺絲 | M12×P1.25×L70 | 根據需要 | |
| 16 | 彈簧墊 | M12 | 根據需要 | |
| 17 | 油壓缸 | 2 | 1JS350 | |
| 油壓缸 | 2 | 1JS430 | ||
| 油壓缸 | 2 | 1JS560 | ||
| 18 | 螺帽 | UNF3/4-10×L100 | 2 | |
| 19 | 螺帽 | M10×P1.25 | 4 | |
| 20 | 彈簧墊 | M10 | 4 | |
| 21 | 中間整地板 | 1 | 1JS350 | |
| 中間整地板 | 1 | 1JS430 | ||
| 中間整地板 | 1 | 1JS560 | ||
| 22 | 掛板-側面整地板（左） | 1 | ||
| 掛板-側面整地板（右） | 1 | |||
| 23 | 螺絲 | M10×P1.25×L30 | 4 | |
| 24 | 合頁螺絲2 | （2段）M12×P1.25×L30 | 4 | |
| 25 | 側面整地板（左） | 幅：1070 | 1 | 1JS350 |
| 側面整地板（右） | 幅：1070 | 1 | ||
| 側面整地板（左） | 幅：1070 | 1 | 1JS430 | |
| 側面整地板（右） | 幅：1070 | 1 | ||
| 側面整地板（左） | 幅：1220 | 1 | 1JS560 | |
| 側面整地板（右） | 幅：1220 | 1 | ||
| 26 | 防松螺帽 | M12×P1.25 | 12 | |
| 27 | 翼 （左） | 1 | ||
| 翼（右） | 1 | |||
| 28 | 翼鏈接1 | 9T | 4 | |
| 29 | 合頁螺絲1 | （2段）M12×P1.25×L39 | 4 | |
| 30 | 引導銷 | 2 | ||
| 31 | 防松螺帽 | M12×P1.5 | 2 | |
| 32 | 間距墊1 | ?20×?12.5×6T | 4 | |
| 33 | 間距管 | ?21.7×4.7T×L31 | 2 | |
| 34 | 間距墊2 | ?20×?12.5×9T | 4 | |
| 35 | 合頁螺絲3 | （2段）M12×P1.25×L27 | 4 | |
| 36 | 翼鏈接2 | 6T | 4 | |
| 37 | 螺絲 | M12×P1.5×L90 | 2 | |
| 38 | 翼 彈簧 | 2 |
